 真空配件

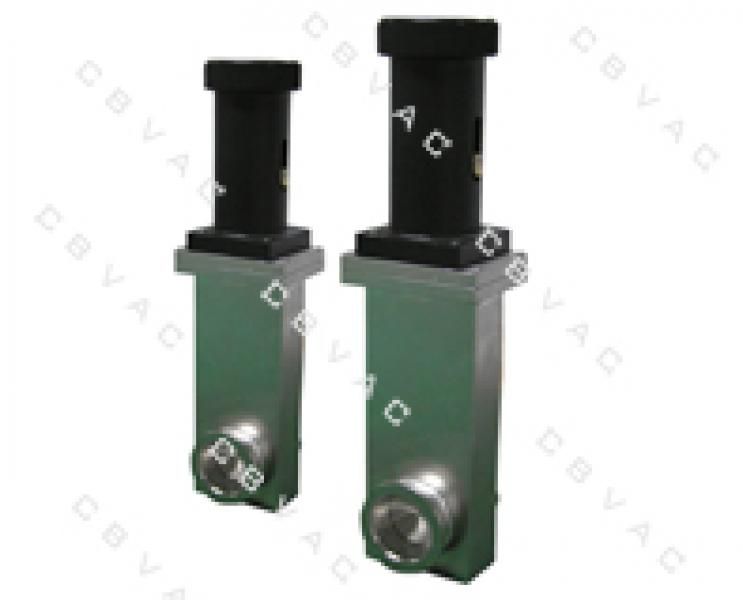

袖珍型超高真空插板阀
产品名称: 袖珍型超高真空插板阀
产品简介: 此系列阀门分为手动、气动两种驱动方式,在结构设计上合理,在外形上美观,并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,能广泛应用于超高真空设备中
产品特点:
u       轴封为波纹管密封,其它密封件为氟橡胶,无润滑剂设计;
u       阀体材料为不锈钢,整体刚性好,体积小,外形美观;
u       采用双导轨轴承滚轮机构,运动平稳;阀板内整体式结构,支撑力均匀。

订货信息:

下表给出产品的订货号,客户根据所需阀门的操作方式、法兰类型及公称通径查表获得订货号。若是气动驱动的阀门,应将指定电压加到订货号后端。
订购示例:1206,220VAC
                   袖珍型超高真空气动插板阀,DN=50mm、供电电压交流220V 50Hz、CF法兰

公称
通径
(mm)
手动
气动
KF
CF
KF
CF
25
1001
1002
1201
1202
40(35)
1003
1004
1203
1204
50
1005
1006
1205
1206

主要性能指标:

适用范围
1×10-7Pa~1.2×105Pa
打开时插板上的压差:
≤3×103Pa任意方向
阀体和阀座漏率
1.3×10-7Pa·L·s-1
建议首次维修前循环次数:
10,000次
阀体烘烤温度:
打开时≤200℃;关闭时≤150℃
安装位置:
任意
电源:
-气动驱动:交流220V 50Hz,6W或直流24V,3W
(除了上述规格外,特殊规格可定做)
压缩空气(只适用于气动)
0.4~0.7MPa

阀门开启或关闭时间
-气动驱动: ≤3s;
阀门位置指示
-手动驱动:带有启闭位置指示(机械式)
-气动驱动:带有启闭位置指示开关(磁性开关)
阀门重量:见下面

外形尺寸:



l         手动驱动
法兰尺寸见下
规格型号
DN
外形尺寸(mm)
A
B
C
D
E
F
G
H
I
J
K
CC-25B
25
64
CC-40(35)B
40
70
85
35
152.5
312.5
64
34
125
50
63
64
CC-50B
50
88
98
41
152
326.5
64
34
133.5
50
63
64

l         气动驱动
法兰尺寸见下
规格型号
DN
外形尺寸(mm)
A
B
C
D
E
F
G
H
I
J
CCQ-25B
25
CCQ-40(35)B
40
70
85
35
152.5
325.5
64
34
138
50
63
CCQ-50B
50
88
98
41
152
335.5
64
34
142.5
64
71


法兰尺寸:



DN
A
B
C
D
E
F
G
H
I
25
35
60
70
58.7
35
6
M6
42
48.3
10
50
66
86
72.4
50
8
M8
55.6
61.6
12


DN
A
B
C
D
E
25
40
70
55
41.2
40
45
50
70
75
52.2
50
56
