 真空配件
大型高真空挡板阀

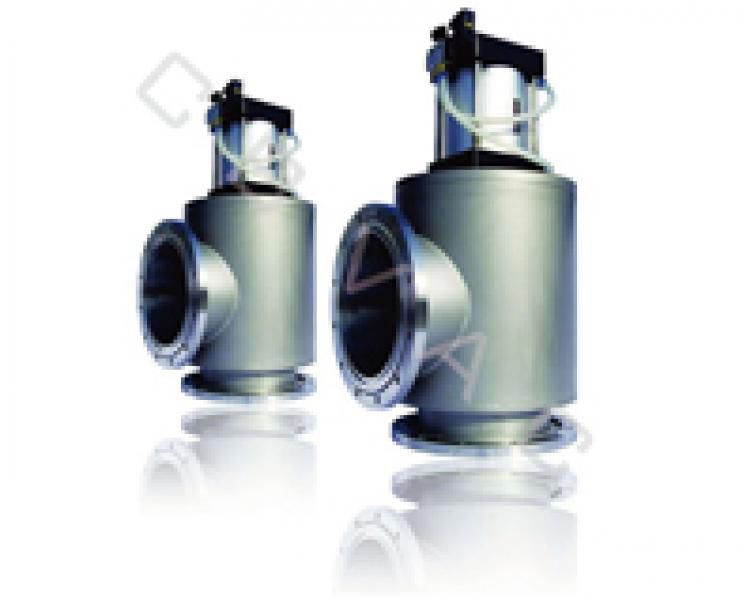

产品名称: 大型高真空挡板阀
产品简介: 此系列阀门为气动驱动方式,它具有动作平稳、开启高度大、使用可靠、密封性能好和寿命长等优点,是真空设备自动化首选阀门之一。阀门是以压缩空气为动力,通过电磁换向阀改变气路方向,执行气缸驱动阀板作启闭运动。阀门的介质为空气及非腐蚀性气体。
产品特点:
标准化、模块化设计,易于更换及维修;
便于清洁的设计;
阀体材料为不锈钢。

订货信息:

下表给出产品的订货号,客户根据所需阀门的法兰形式、密封类型及公称通径查表获得订货号,并将指定电压加到订货号后端。
订购示例:2279,220VAC
                高真空气动挡板阀,DN=400mm、电压交流220V 50Hz、304阀体、波纹管密封、LF法兰接口


订货号
重量/kg
公称
通径
(mm)
304
304
气动
气动
LF
 GB-LP
LF
GB-LP
1
2
1
2
1
2
1
2
320
2277
2229
2278
2230
127
120
127
120
400
2279
2231
2280
2232
155
150
155
150
500
2281
2233
2282
2234
279
250
279
250
630
2283
2235
2284
2236
361
350
361
350


注:表格中1表示轴封为波纹管密封,2表示轴封为氟胶圈密封。
n         选配件
ISO活套法兰;先导式二位五通电磁换向阀,型号4V210-08

适用范围:
1×10-5Pa~1.2×105Pa(波纹管密封)
1×10-4Pa~1.2×105Pa(氟胶圈密封)
打开时阀板上的压差:
≤1.0×105Pa任意方向
阀体和阀座漏率:
≤1.3×10-7Pa·L·s-1
建议首次维修前循环次数:
100,000次
阀体烘烤温度:≤150℃
安装位置:任意
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气:
0.5~0.7MPa
阀门开启或关闭时间:≤5s
阀门位置指示:
开关)
阀门重量:见上表
