 真空配件

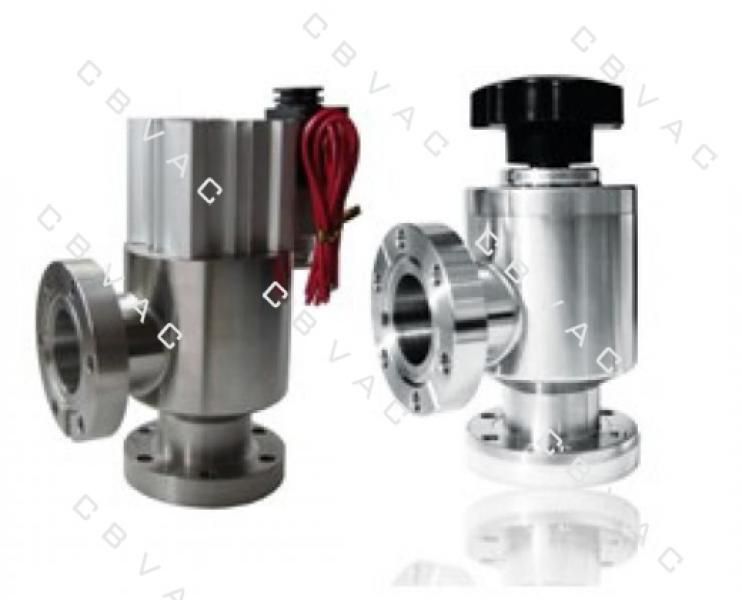

CF系列超高真空挡板阀
产品名称: CF系列超高真空挡板阀
产品简介: 此系列阀门适用于超高真空系统中开断管路,其有手动、气动两种驱动方式。
产品特点:
标准化、模块化设计,易于更换及维修;
便于清洁的设计;
轴封为波纹管密封,其它密封件为氟橡胶,无润滑剂设计;
阀体采用不锈钢内部焊接,漏率小;

订货信息:

下表给出产品的订货号,客户根据所需阀门的操作方式及公称通径查表获得订货号。
订购示例:2089
超高真空手动挡板阀,DN=16mm、CF法兰.
(mm)
订货号
重量/kg
手动
气动
手动
气动
16
2089
2297
0.50
0.70
25
2090
2298
1.80
1.70
40
2091
2299
2.20
2.10
50
2092
2300
2.70
3.55
n         选配件
气动驱动阀门启闭位置指示开关(磁性开关),型号为D-A73。
适用范围:1×10-6pa~1.2×105Pa
打开时阀板上的压差:
≤1.2×105Pa任意方向
阀体和阀座漏率:
 <1.3×10-7Pa·L·s-1
建议首次维修前循环次数:
200,000次
阀体烘烤温度:
打开时≤200℃;关闭时≤150℃
安装位置:任意
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气(只适用于气动):
0.4~0.7MPa
阀门开闭时间(只适用于气动)
≤1s
阀门位置指示
-手动驱动:带有启闭位置指示
-气动驱动:带有启闭位置指示开关(磁性开关)
阀门重量:见上表
  手动驱动


规格型号
DN
连接
法兰
手动
A
B
C
D
E
F
G
CD-J16B
16
CF16
106
16
40
48
64
40
28
CD-J25B
25
CF25
137
25
55
69
89.5
50
40
CD-J40B
40
CF35
153
35
63
69
97.5
63
40
CD-J50B
50
CF50
192
50
80
92
126
63
40
            气动驱动



规格型号
DN
连接
法兰
气动
A
B
C
D
E
F
G
  CDQ-J16B
16
CF16
125
16
40
48
85
113
28
CDQ-J25B
25
CF25
149
25
55
69
111
140
40
CDQ-J40B
40
CF35
167
35
63
69
118
150
40
CDQ-J50B
50
CF50
207
50
80
92
144
210
50

CF法兰尺寸按国家标准GB/T 6071-2003 执行。
